Lab 6：Linux系统调用
这个实验的目的是学会配置和编译移植到ARM上的Linux内核，深入理解Linux系统调用，比较 ARM和x86系统调用的不同。
配合课程
嵌入式Linux
实验目的
- 学习Linux内核的配置和编译；
- 深入理解Linux系统调用；
- 理解ARM和x86的CPU模式（系统模式、用户模式等）的不同。
- 掌握内核模块的编写方法。
实验器材
硬件
- Linux实验板卡（Raspberry Pi 2）一块；
- 5V/1A电源一个；
- microUSB线一根；
以下为自备（可选）器材：
- PC（Windows/Mac OS/Linux）一台；
- USB-TTL串口线一根（FT232RL芯片或PL2303芯片）；
- 以太网线一根（可能还需要路由器等）。
软件
- 交叉编译软件。
实验步骤
使用交叉编译工具或本机编译工具，通过Linux内核源码进行实验:
1. 寻找、下载Linux实验板卡所用的Linux内核源码；

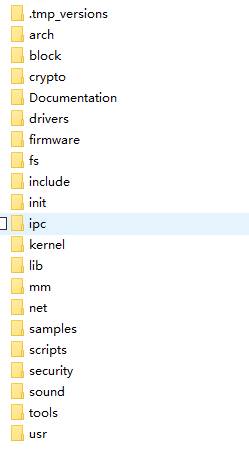

本次实验从github上下载了linux-rpi-3.6.y源码。解压后文件夹大致内容如下：
2. 在内核中加入新的系统调用，具体功能没有要求，能输出调试信息即可;
首先在arch/arm/kernel中新建一个sys_mysyscall.c文件，编写系统调用函数实体，用于在后面输出内容来调试。

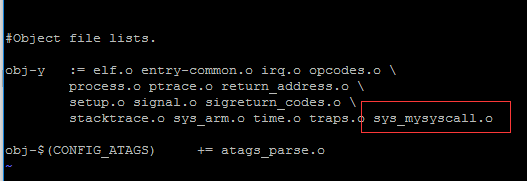

同时，需要在makefile文件里面加上编译出的.o文件，用于之后的编译内核。

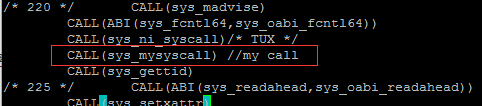

之后需要修改中断向量表。即修改arch/arm/kernel/calls.S文件。参考以前做过的操作系统实验课程，223号调用没有被使用。于是考虑这次实验也修改223调用。修改为如下：

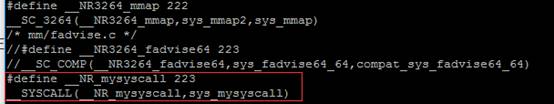

之后在include/uapi/asm-generic/unistd.h头文件中把之前的系统调用与宏联系在一起：
之后就可以编译了。
3. 修改内核代码配置，编译内核；
修改config文件，使用现在树莓派上的config文件即可编译。可以使用zcat命令查看/proc/config.gz的内容。
使用重定向修改了config文件。之后就可以进行编译了。
接着使用已有配制配制内核就可以了。
之后如同之前的操作系统实验上的，使用make和make module_install：
一开始选择现在PC上编译，发现编译出来还得放到树莓派上。后来嫌麻烦就直接在树莓派上编译了，虽然速度很慢。
4. 将编译好的内核装载到板卡启动；
使用新的内核之前，需要备份更新一下内核和固件，当然还需要先备份一下。

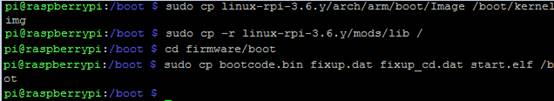

然后更新固件和内核：
之后就可以reboot重启进入新的内核了。
5. 编写C代码，用两种方法做系统调用，测试：
a. 嵌入汇编代码，用r0传参数；
b. 用syscall()函数。
使用系统调用函数syscall()的方法如下：

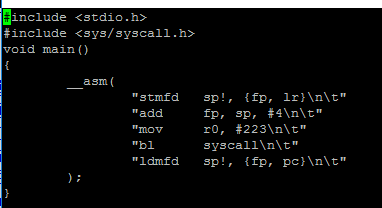

嵌入式汇编代码如下：
汇编函数首先保存之前的寄存器值，之后写入r0寄存器为223，之后使用bl调用syscall，最后重回现场即可。

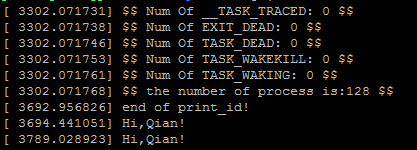

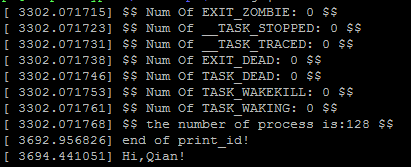

上述两者方法都可以正确进行。运行编译结果./a.out，可以看到输出内容，使用dmesg | tail命令查看：
可以看到都正确输出了结果。
6. 编写内核模块，在模块加载和卸载时能通过内核打印函数输出提示信息；
编写内核模块，可以参考以前的操作糸统的实验：
|
#include <linux/init.h> |
|
#include <linux/kernel.h> |
|
#include <linux/module.h> |
|
MODULE_LICENSE("GPL"); |
|
tatic int __init reverse_init(void) |
|
{ |
|
printk(KERN_INFO "Hi!\n"); |
|
return 0; |
|
} |
|
static void __exit reverse_exit(void) |
|
{ |
|
printk(KERN_INFO "Bye!\n"); |
|
} |
|
module_init(reverse_init); |
|
module_exit(reverse_exit); |
该模块可以在装载时输出“Hi!”，在卸载时可以输出“Bye!”。由于直接在树莓派上编译出现了问题，最后选择在PC上使用交叉编译的方法，编译出.ko文件，然后拷贝到树莓派上使用insmod和lsmod测试即可。因此需要在PC上重新编写makefile：
|
obj-m := mykernel.o |
|
KERNEL_VER := 3.6.y |
|
KERNEL_DIR := /media/turtle/g1t15346-h4h8-4h64-4g56-45269hfbne1/lib/modules/$(KERNEL_VER)/build |
|
PWD := $(shell pwd) |
|
ARGS := ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- |
|
all: |
|
make -C $(KERNEL_DIR) SUBDIRS=$(PWD) $(ARGS) modules |
|
clean: |
|
rm *.o *.ko *.mod.c |
|
.PHONY:clean |
之后使用make编译出ko文件拷贝到树莓派上即可。
7. 通过insmod和lsmod等命令测试内核模块。

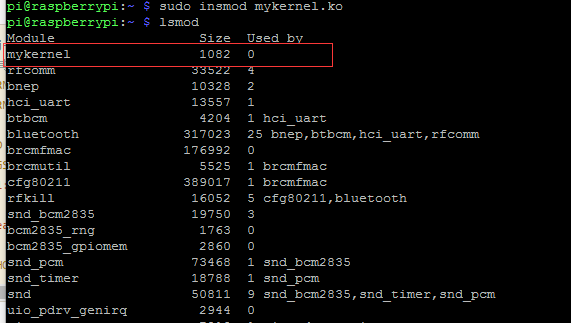

使用insmod和lsmod来测试模块是否安装成功：

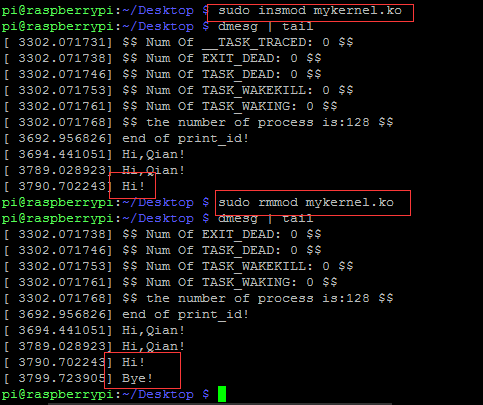

然后可以在日志里查看安装模块时是否有输出（使用dmesg | tail命令）：
可以看到使用insmod和rmmod之后正确在日志里输出了正确结果。
